In che modo un tenditore del trasportatore in ceramica riduce l'usura del nastro e prolunga il tempo di attività del trasportatore nelle operazioni pesanti?

Perché i rulli tenditori tradizionali si guastano sotto carichi abrasivi?

I tenditori del trasportatore sono i componenti rotanti più numerosi in qualsiasi sistema di movimentazione di materiali sfusi. Un singolo trasportatore terrestre può trasportare migliaia di rulli lungo la sua lunghezza, ciascuno dei quali supporta il nastro e il suo carico attraverso una rotazione continua. Quando questi rulli si deteriorano, le conseguenze si estendono ben oltre il tenditore stesso. Il disallineamento della cinghia, l’aumento dell’attrito, la fuoriuscita di materiale, l’affaticamento strutturale e gli arresti non pianificati si susseguono in sequenza e ogni fase di degrado accelera quella successiva.

La causa principale del guasto prematuro dell'ingranaggio nelle applicazioni abrasive è una combinazione di usura meccanica e attacchi ambientali. I gusci delle ruote tenditrici in acciaio, anche quelli con rivestimenti protettivi, perdono gradualmente materiale man mano che particelle dure come carbone, minerali, clinker e scorie passano sulle loro superfici. Poiché il guscio si usura in modo non uniforme, può sviluppare un bordo affilato che agisce come una lama contro la copertura inferiore della cinghia. Una volta che il nastro si danneggia, il costo della riparazione aumenta rapidamente e la disponibilità del trasportatore ne risente.

Tre modalità di degrado della tendina in ambienti difficili

• Usura del guscio abrasivo:Le particelle minerali dure trascinate tra il nastro e la superficie del tenditore agiscono come un mezzo di macinazione, assottigliando progressivamente la parete del rullo e creando irregolarità superficiali che trasferiscono lo stress al nastro.
• Attacco corrosivo:L’umidità acida o alcalina, comune nella movimentazione del carbone, nella produzione di fertilizzanti e nelle operazioni portuali costiere, corrode le superfici in acciaio, accelerando la perdita di materiale e indebolendo l’integrità strutturale.
• Contaminazione dei cuscinetti:L'ingresso di polvere attraverso guarnizioni inadeguate porta al degrado del lubrificante, al grippaggio dei cuscinetti e al completo guasto del tenditore. Un tenditore grippato non ruota più, diventando un punto di usura stazionario che danneggia rapidamente la cinghia.

Ciascuna modalità di guasto aggrava le altre. Una superficie corrosa è più suscettibile alla perdita abrasiva. Una superficie usurata genera più polvere che si infiltra nei cuscinetti. Un cuscinetto grippato trasforma la ruota tenditrice da elemento di supporto in un ostacolo distruttivo. Interrompere questo ciclo richiede una soluzione concreta che affronti tutti e tre i vettori contemporaneamente anziché trattarli come problemi di manutenzione separati.

Il costo nascosto dei danni alla cintura

Gli ingegneri spesso valutano i tenditori come una linea di costo di consumo, ma il vero peso economico spetta alla cinghia. Un nastro trasportatore rappresenta uno degli elementi di investimento più grandi in un sistema di movimentazione di materiali sfusi e la sua sostituzione richiede tempi di inattività prolungati, attrezzature di sollevamento pesanti e manodopera qualificata per la giunzione. Quando un guscio usurato del tenditore sviluppa un bordo tagliente, rimuove il materiale della copertura della cinghia ad una velocità accelerata. Il conseguente danno alla cintura è raramente visibile finché la copertura non è sufficientemente compromessa da esporre la carcassa.

Nelle operazioni ad alto tonnellaggio, una cinghia che altrimenti fornirebbe un decennio di servizio può guastarsi nella metà del tempo se l'usura indotta dal tenditore non viene controllata. Questo è il motivo per cui la scelta delle rotelle dovrebbe essere trattata come una decisione relativa alla protezione del nastro e non semplicemente come una decisione sull'approvvigionamento dei rulli. La condizione della superficie di ogni tenditore nel percorso di trasporto influenza direttamente la durata di vita del nastro.

Distribuzione del carico e geometria dei rulli

Il guasto dell'ingranaggio non è puramente una questione di materiali. La geometria, la spaziatura e l'allineamento del canale determinano la modalità di distribuzione del carico sul nastro e la quantità di pressione di contatto subita da ciascun rullo. Quando i tenditori sono distanziati troppo o quando un rullo si trova più in basso rispetto a quelli vicini, il nastro si incastra nello spazio, aumentando lo stress localizzato e accelerando l'usura sia del nastro che del rullo interessato.

• Angolo di passaggio corretto:L'adattamento dell'angolo di conca all'angolo di riposo del materiale impedisce lo spostamento del carico e riduce il carico sui bordi sui rulli esterni.
• Altezza costante del rullo:Un rullo basso anche di pochi millimetri diventa un punto focale di usura, assorbendo un carico sproporzionato dal nastro.
• Spaziatura corretta:La spaziatura dei rulli di trasporto deve tenere conto del peso del nastro, del peso del materiale e del limite di abbassamento che mantiene il nastro entro soglie di sollecitazione accettabili.
• Disciplina di allineamento:Un telaio del trasportatore fuori squadra costringe il nastro a scorrere contro le flange del tenditore, generando attrito e guasti prematuri su entrambi i lati.

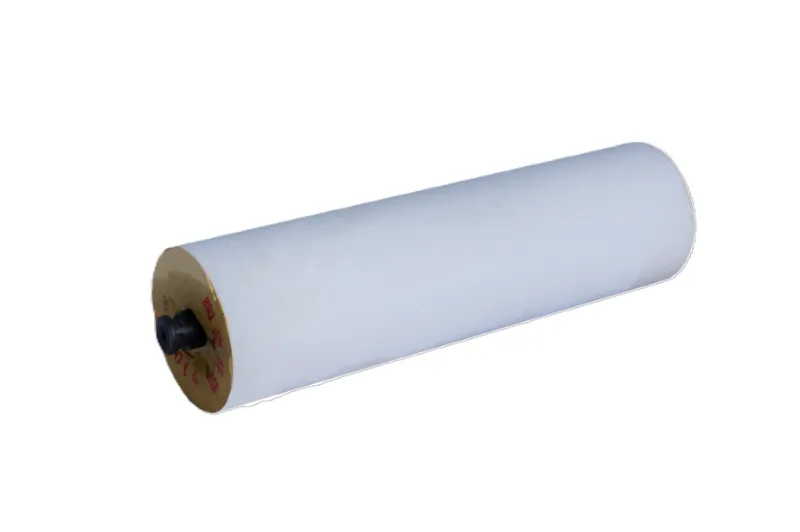

Cosa rende i tenditori per trasportatori in ceramica resistenti all'usura e alla corrosione?

I gusci delle ruote tenditrici in ceramica sono realizzati in ossido di alluminio, un materiale con una durezza che si avvicina a quella del diamante sulla scala di Mohs. La ceramica è formata attraverso la sinterizzazione ad alta temperatura, producendo una superficie densa e non porosa che resiste sia all'abrasione meccanica che all'attacco chimico. A differenza dell'acciaio, che fa affidamento su rivestimenti superficiali per la protezione, la resistenza all'usura del rullo ceramico è intrinseca al suo materiale sfuso, quindi non può essere graffiato fino a raggiungere un substrato più morbido.

Proprietà dei materiali che definiscono le prestazioni

La tabella sopra evidenzia una distinzione fondamentale. La ceramica non supera l’acciaio solo in un’unica dimensione. Offre una combinazione di durezza, inerzia chimica e levigatezza superficiale che nessuna alternativa metallica o polimerica eguaglia contemporaneamente. La superficie ceramica forma inoltre una pellicola di ossido stabile che scoraggia l'adesione del materiale, in modo che il carico appiccicoso o umido non si accumuli sulla faccia del rullo e disallinei il nastro.

Ingegneria delle superfici e rilascio dei materiali

L'adesione è un fattore sottovalutato di guasto del tenditore. Nelle applicazioni che trattano argilla, carbone umido o concentrati minerali, il materiale può aderire alle superfici dei rulli in acciaio, formando uno strato grumoso che modifica il diametro effettivo del tenditore. Un rullo con un grumo accumulato ruota in modo non uniforme, induce vibrazioni del nastro e può forzare il nastro a spostarsi su un lato. Gli operatori spesso rispondono aumentando la tensione o regolando i tempi di addestramento, il che maschera il sintomo anziché risolverlo.

La bassa energia superficiale di un guscio ceramico lucidato riduce drasticamente questa adesione. Il materiale che altrimenti si attaccherebbe alla superficie in acciaio si disperde sotto la gravità e la naturale flessione della cinghia. Nel tempo, ciò significa meno interventi di pulizia manuale, un tracciamento del nastro più coerente e un minore consumo di energia di azionamento perché il nastro non viene sollevato sopra i detriti accumulati.

Progettazione di cuscinetti e tenute nei rulli ceramici

Un guscio in ceramica è buono quanto il gruppo cuscinetto al suo interno. I rulli in ceramica di alta qualità utilizzano alloggiamenti dei cuscinetti lavorati con precisione, tenute a labirinto e, in alcuni modelli, più stadi di tenuta per escludere la polvere e trattenere il grasso. La cavità del cuscinetto è generalmente riempita con un lubrificante sintetico o al litio di alta qualità scelto per l'intervallo di temperature di esercizio.

• Sigillatura a labirinto:I percorsi delle tenute senza contatto creano un percorso tortuoso che blocca le particelle di polvere consentendo allo stesso tempo all'albero di ruotare liberamente.
• Backup della guarnizione a labbro:Una tenuta a contatto secondaria fornisce una barriera finale in condizioni estremamente polverose.
• Ritenzione del grasso:I cuscinetti adeguatamente imballati mantengono una pellicola lubrificante che impedisce il contatto metallo con metallo e l'accumulo di calore.
• Materiale dell'albero:L'acciaio dell'albero resistente alla corrosione impedisce all'albero di arrugginirsi e gripparsi all'interno del foro del cuscinetto.

Come si confrontano le ruote tenditrici in ceramica con le alternative in acciaio e composito?

La selezione del materiale del tenditore richiede il bilanciamento di molteplici criteri prestazionali rispetto alle esigenze specifiche dell'applicazione. Il confronto riportato di seguito si basa su osservazioni sul campo effettuate in operazioni pesanti nei settori dell'estrazione mineraria, del cemento e della movimentazione portuale, dove l'affidabilità dei tenditori influisce direttamente sulla disponibilità del sistema e sul carico di lavoro di manutenzione.

Confronto tra durata utile e protezione della cinghia

I dati raccontano una storia coerente in tutti i settori. Nelle linee di produzione del cemento, i rulli ceramici hanno dimostrato una durata utile fino a 80.000 ore, circa quattro o cinque volte quella dei rulli folli convenzionali in acciaio. Nelle applicazioni portuali costiere, l'immunità alla corrosione della ceramica fa sì che i rulli non necessitino di rivestimenti protettivi che potrebbero eventualmente danneggiarsi. Nella movimentazione del carbone, l'adesione ridotta mantiene il corretto tracciamento dei nastri senza il costante intervento dell'operatore.

Rumore, vibrazioni e consumo energetico

Il rumore e le vibrazioni sono spesso trascurati nelle specifiche del tenditore, ma sono indicatori affidabili dello stato di salute del sistema. Un tenditore in acciaio usurato con superficie irregolare genera vibrazioni che si propagano lungo il nastro e nella struttura del trasportatore. Questa vibrazione allenta gli elementi di fissaggio, indebolisce le saldature e aumenta il tasso di guasto dei cuscinetti nei rulli vicini. Crea inoltre un ambiente di lavoro scomodo e potenzialmente pericoloso.

I rulli in ceramica funzionano in modo più fluido perché le loro superfici rimangono dimensionalmente stabili per tutta la loro durata. La riduzione del rumore misurata di circa 15 decibel rispetto ai rulli in acciaio è significativa nelle stazioni di trasferimento e nei tunnel chiusi dove i livelli sonori possono superare i limiti di esposizione sicuri. Vibrazioni inferiori significano anche una minore resistenza al rotolamento, che si traduce in una minore richiesta di potenza motrice sulla lunghezza di un lungo trasportatore.

Dove ogni materiale vince

• Ceramica:Tracce di trasporto ad alta abrasione, ambienti corrosivi, zone ad alta temperatura e applicazioni con problemi di adesione dei materiali.
• Acciaio:Zone di impatto primario, servizio a bassa abrasione e situazioni in cui il costo iniziale più basso è il criterio dominante.
• Polimero:Trasporti leggeri, abrasione moderata e applicazioni in cui il peso ridotto e il funzionamento silenzioso contano più della resistenza termica.
• Disco in gomma:Punti di carico e scivoli di trasferimento dove l'assorbimento degli urti è il requisito principale.

Quando dovresti specificare un tenditore del trasportatore in ceramica per il tuo sistema?

I tenditori in ceramica non sono un sostituto universale per ogni rullo in ogni trasportatore. Offrono il massimo valore quando l'ambiente operativo impone condizioni che degradano rapidamente i componenti convenzionali. I seguenti criteri aiutano a determinare se la ceramica è la specifica appropriata per una determinata posizione nella linea di trasporto.

Applicazioni ad alta priorità per tenditori in ceramica

1. Materiali ad alta abrasione:Carbone, minerale di ferro, concentrato di rame, clinker, scorie e rifiuti di demolizione edile contengono particelle taglienti e dure che macinano via le superfici di acciaio.
2. Ambienti corrosivi:Impianti di fertilizzanti, impianti di produzione di cloro-alcali, porti costieri e qualsiasi operazione in cui l'umidità trasporta composti acidi o alcalini sulla struttura del trasportatore.
3. Servizio ad alta temperatura:Cokerie, impianti di sinterizzazione e linee di alimentazione dei forni da cemento in cui il materiale trasportato trattiene il calore residuo che degrada i rulli polimerici o rivestiti.
4. Problemi di accumulo di materiale:Carico appiccicoso o umido che aderisce ai rulli in acciaio, provocando il disallineamento del nastro e un aumento dei requisiti di potenza di trasmissione.
5. Installazioni remote o di difficile accesso:I trasportatori terrestri attraversano terreni in cui l'accesso per la manutenzione è limitato e la sostituzione dei componenti è costosa in termini di ore di manodopera.

Dove la ceramica potrebbe non essere la prima scelta

• Zone di impatto primario:L'area direttamente sotto lo scivolo di scarico richiede rulli che assorbono gli urti. I rulli in ceramica dovrebbero essere installati a valle, dopo che il flusso di materiale si è depositato sul nastro.
• Applicazioni pulite per impieghi leggeri:Per il trasporto di materiali secchi e non abrasivi in ​​ambienti controllati, le ruote tenditrici standard in acciaio o polimero possono fornire prestazioni adeguate a un costo iniziale inferiore.
• Sistemi con gravi problemi di tracciamento del nastro:Sebbene i tenditori in ceramica riducano il disallineamento legato all'adesione, non correggono i problemi di allineamento strutturale. La priorità è occuparsi del quadrato del frame e del posizionamento del tenditore di addestramento.
• Carico d'urto estremo:Le operazioni in cui grossi pezzi cadono regolarmente sul percorso di trasporto richiedono rulli resistenti agli urti anziché gusci in ceramica dura.

Per le operazioni che rientrano nelle categorie ad alta priorità, specificando aTenditore del trasportatore in ceramicarappresenta una decisione ingegneristica mirata piuttosto che un aggiornamento premium applicato indiscriminatamente. L'approccio corretto consiste nel mappare il profilo di usura del trasportatore e installare rulli ceramici nelle posizioni in cui l'abrasione, la corrosione o l'adesione sono più gravi.

Calcolo del limite di specifica

Un metodo pratico per decidere dove distribuire la ceramica consiste nel dividere il trasportatore in zone in base all'esposizione. La zona di carico viene trattata separatamente e dotata di rulli d'impatto. I primi cinquanta metri a valle del carico in genere subiscono l'abrasione più elevata perché il materiale si sta ancora depositando e le particelle fini sono ancora sospese nell'aria. A metà corsa si verifica un'usura stazionaria. La corsa di scarico e quella di ritorno presentano modelli di usura distinti.

I rulli ceramici offrono il rendimento più elevato nelle zone in cui l'usura abrasiva è continua e dove sarebbe più costoso riparare i danni alla cinghia. In molte installazioni, un approccio ibrido funziona meglio: rulli di impatto nel punto di carico, rulli in ceramica attraverso le sezioni di trasporto ad alta usura e rulli standard nel percorso di ritorno dove i carichi sono leggeri e l'abrasione è minima. Questa strategia di zonizzazione cattura il vantaggio in termini di prestazioni senza specificare eccessivamente l'intero trasportatore.

Come mantenere le ruote tenditrici in ceramica per la massima durata utile?

I rulli in ceramica richiedono interventi meno frequenti rispetto ai rulli in acciaio, ma non sono esenti da manutenzione. Un programma di ispezione strutturato garantisce che i vantaggi della tecnologia ceramica siano pienamente realizzati durante la vita utile del componente e rileva i rari guasti prima che danneggino la cinghia.

Lista di controllo per l'ispezione di routine

• Controllo visivo della rotazione:Verificare che ciascun tenditore ruoti liberamente manualmente o con uno strumento di rotazione portatile. Un rullo ceramico che ha smesso di ruotare si appiattirà su un lato e perderà il suo vantaggio in termini di prestazioni.
• Valutazione delle condizioni superficiali:Ispezionare il guscio in ceramica per verificare la presenza di scheggiature, crepe o perdite di smalto. Piccole irregolarità superficiali possono essere accettabili, ma le crepe profonde che espongono l'albero richiedono la sostituzione.
• Verifica dell'integrità del sigillo:I tenditori in ceramica utilizzano guarnizioni a labirinto o a labbro per proteggere i cuscinetti. Verificare la presenza di perdite di lubrificante o ingresso di polvere intorno ai cappucci terminali, che indicano il deterioramento della tenuta.
• Osservazione del tracciamento del nastro:Monitorare la posizione del nastro attraverso le sezioni del tenditore in ceramica. Uno spostamento nel tracciamento può indicare un rullo grippato o un cambiamento nel modello di caricamento del materiale.
• Controllo della coppia di fissaggio:Verificare che i bulloni della staffa e i collegamenti del telaio rimangano serrati. Le vibrazioni possono allentare gli elementi di fissaggio nel tempo, anche quando i rulli sono sani.

Linee guida per la pulizia e la manipolazione

La superficie liscia in ceramica perde naturalmente la maggior parte del materiale, ma in caso di applicazioni appiccicose potrebbe essere necessaria una pulizia periodica. L'acqua, preferibilmente addolcita, è sufficiente per rimuovere il materiale accumulato. Non utilizzare detergenti o agenti pulenti abrasivi, perché possono lasciare residui che favoriscono l'adesione e possono attaccare i materiali della guarnizione.

Quando si maneggiano i tenditori in ceramica durante l'installazione o la sostituzione, evitare di urtare la superficie in ceramica contro oggetti duri. Il materiale è duro ma non resistente agli urti. Un tenditore caduto può rompersi anche quando il danno non è immediatamente visibile, e un guscio rotto può rompersi improvvisamente una volta sotto carico. Conservare i rulli di riserva su scaffalature imbottite e trasportarli nella loro confezione originale quando possibile.

Pratiche di lubrificazione dei cuscinetti

La maggior parte delle ruote tenditrici in ceramica sono dotate di cuscinetti sigillati a vita, il che significa che non è necessaria alcuna lubrificazione sul campo. Tuttavia, nelle applicazioni ad alta temperatura o ad alta velocità, alcuni progetti includono ingrassatori che consentono una rilubrificazione periodica. Quando è specificata la rilubrificazione, utilizzare solo il grado di lubrificante consigliato dal produttore. La miscelazione di grassi incompatibili può causare la rottura del lubrificante, con conseguente grippaggio dei cuscinetti.

Quali pratiche di installazione e messa in servizio proteggono i rulli ceramici?

Anche il miglior rullo avrà prestazioni inferiori se installato in modo errato. I tenditori in ceramica sono componenti di precisione e il modo in cui sono montati, allineati e messi in servizio determina se garantiscono la loro piena durata di servizio o si guastano prematuramente per cause evitabili.

Fondamenti di allineamento e spaziatura

• Ortogonalità del telaio:Verificare che il telaio del trasportatore sia quadrato e livellato prima di installare i rulli. Un telaio fuori squadra costringe il nastro a scorrere contro le flange del tenditore, generando attrito su entrambi i lati.
• Consistenza altezza rullo:Utilizzare una linea di corda o una livella laser per verificare che tutti i rulli in una sezione si trovino alla stessa elevazione. Un rullo basso diventa un punto focale di usura.
• Orientamento corretto della staffa:Installare le staffe in modo che il rullo sia posizionato esattamente nella vasca senza torcersi. Un rullo attorcigliato provoca un contatto irregolare del nastro e un'usura accelerata.
• Spaziatura corretta:Seguire il programma di spaziatura tecnica per la larghezza del nastro e il carico del materiale. Non ampliare la spaziatura per ridurre il numero dei componenti.

Verifiche di messa in servizio dopo l'installazione

1. Prova di rotazione manuale:Ruotare manualmente ogni rullo appena installato prima di avviare il trasportatore. Qualsiasi rullo che non gira liberamente deve essere esaminato e corretto.
2. Corsa di tracciamento del nastro:Far funzionare il trasportatore vuoto e osservare il tracciamento del nastro attraverso le nuove sezioni del rullo. Apportare modifiche all'addestramento dei tenditori prima di caricare il materiale.
3. Prova caricata:Introdurre il materiale gradualmente e monitorare la posizione del nastro, la corrente del motore e qualsiasi rumore insolito proveniente dalle nuove posizioni dei rulli.
4. Controllo termico:Dopo diverse ore di funzionamento, controllare che gli alloggiamenti dei cuscinetti non si surriscaldino eccessivamente. I cuscinetti caldi indicano un problema di lubrificazione o di allineamento.
5. Documentazione:Registrare la data di installazione, la posizione e il tipo di rullo in modo che gli intervalli di ispezione e la pianificazione della sostituzione possano essere gestiti sistematicamente.

Un trasportatore correttamente collaudato con rulli in ceramica nelle giuste posizioni funzionerà in modo più silenzioso, seguirà meglio e richiederà meno interventi rispetto a un trasportatore dotato interamente di rulli in acciaio. La fase di installazione è quella in cui l'affidabilità viene garantita o sprecata. Investire tempo nell'allineamento e nella verifica durante la messa in servizio ripaga in anni di funzionamento stabile.

Domande frequenti
